계산기 분해하기

먼저 계산기 분해하기에 앞서 계산기의 구조를 설명하겠습니다



계산기의 구조는 크게 회로기판, 자판, 태양전지, 케이스로 구성되어있습니다



회로기판에는 계산기 회로를 이루는 덧셈기, 뺄셈기, 곱셈기, 나눗셈기 같은

기본적인 논리회로를 조합하여 더 복잡한 계산을 할 수 있도록 하는 집적회로와

회로를 안정적으로 작동할 수 있도록 하는 콘덴서 저항 등의 회로로 구성되어있습니다



자판은 컴퓨터의 키보드와 같다고 보시면 됩니다

여러 기능 들을 사용하고 숫자를 입력하는 역할을 하며

자판에서 입력된 정보를 가지고 계산기는 계산하는 역할을 수행합니다



태양전지는 계산기의 건전지를 충전하기 위해 있는 것입니다

계산기는 분해하기가 어렵고 안에서 건전지로 인한 누액이 생길 경우

기판이 녹슬어서 회로를 사용하지 못하므로 태양전지로 수시로 충전해야 됩니다

물론 태양전지가 있는 계산기는 충전 가능한 건전지를 사용합니다



케이스는 계산기의 내부 부품들을 보호하는 역할을 합니다



아무튼 이런 계산기의 부품들을 보여주기 위해

이번 포스팅에서는 계산기를 분해할 것입니다

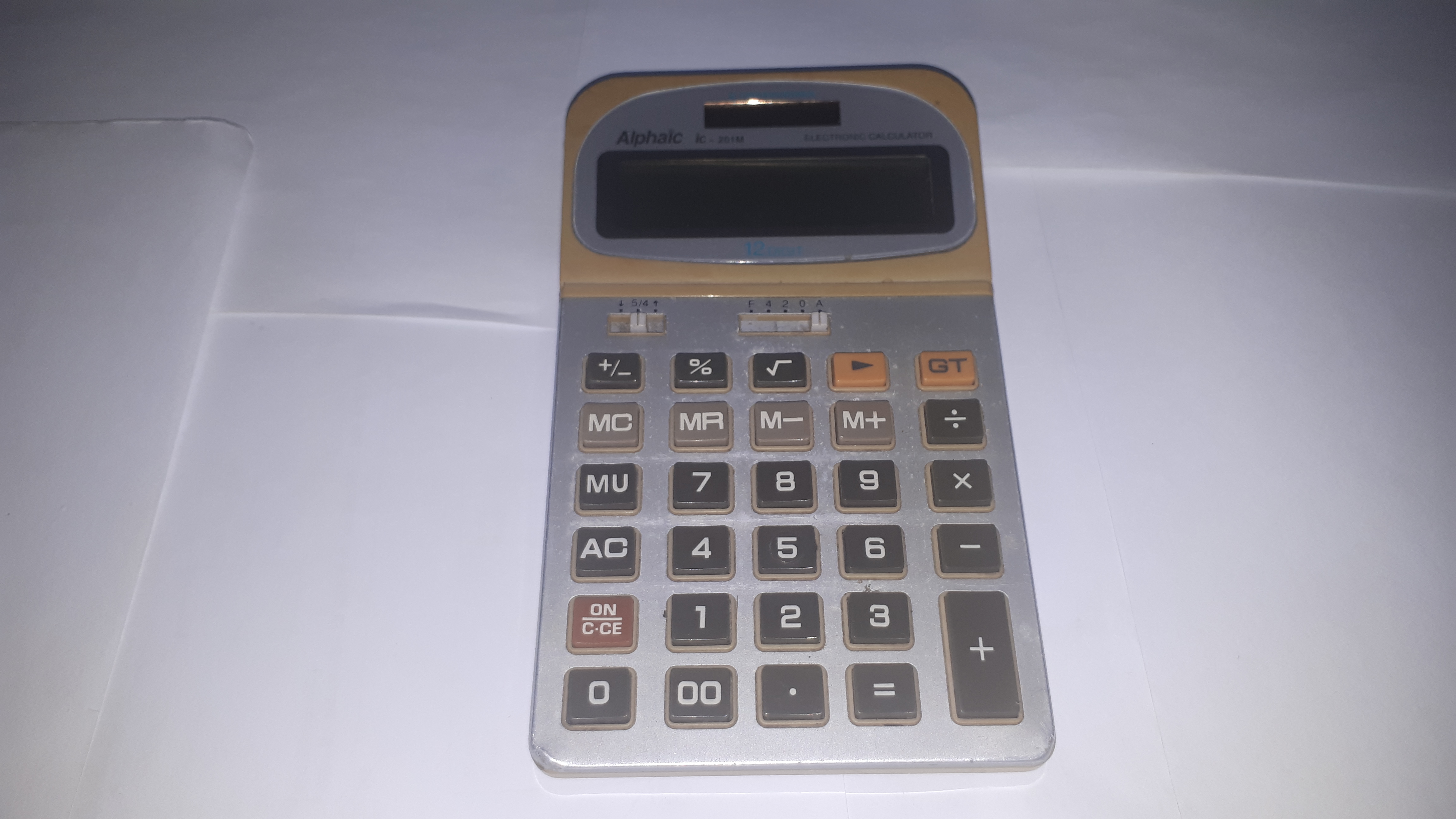

계산기 사진

분해할 계산기입니다



이 계산기는 사용한 지 오래되었고 지금도 잘 작동하고 있는 계산기입니다

계산기 맨 위를 보시면 작은 직사각형 모양이 있는데

이것은 태양전지입니다



이것 말고는 나머지 특별한 기능이 없는 일반적인 계산기입니다

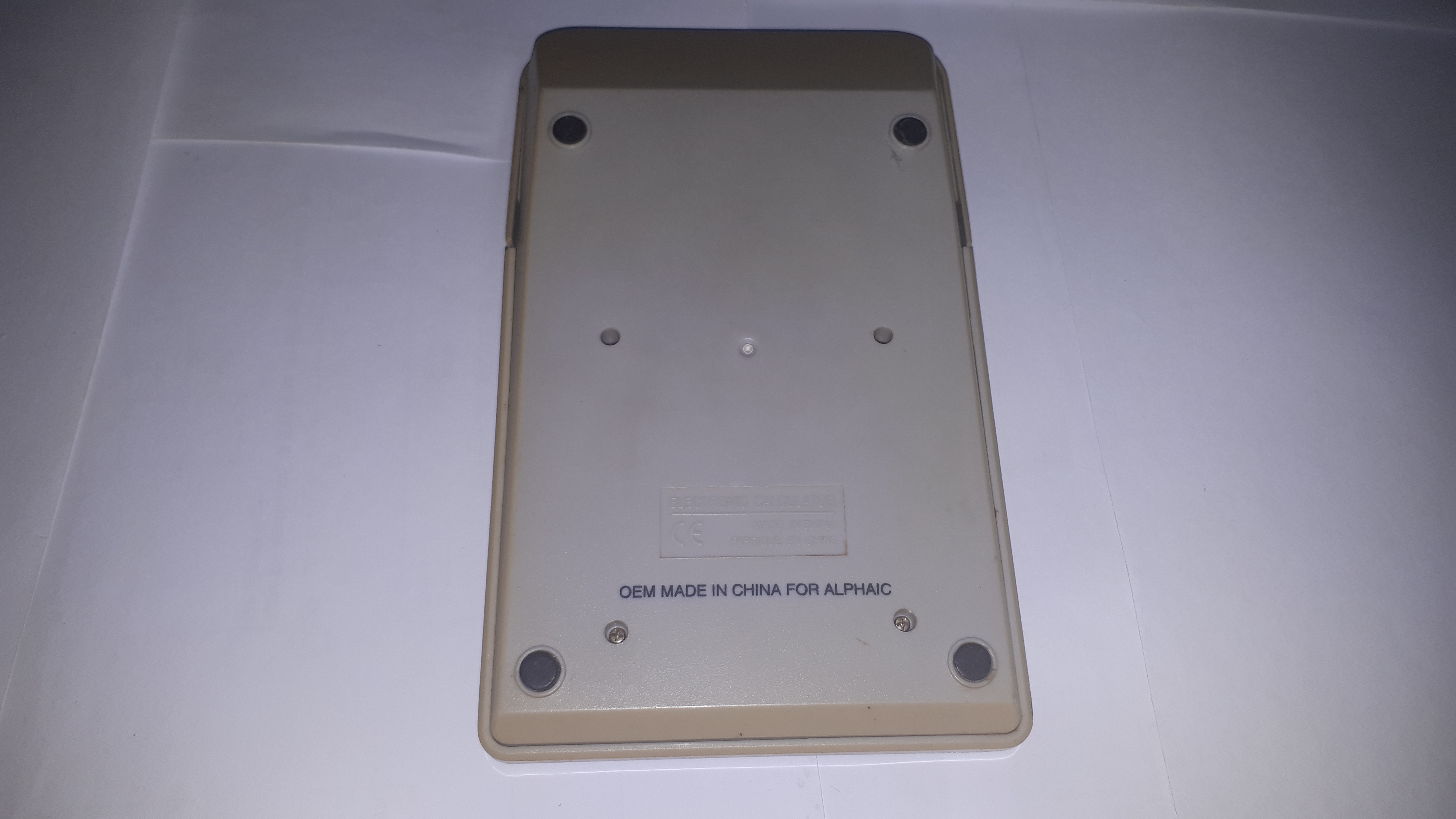

계산기 뒷면

계산기 뒷면 모습입니다



먼저 계산기 밑 부분을 보시면 글자가 적혀있습니다

OEM 방식으로 중국에서 생산된 것을 알 수 있습니다



4개의 고무로 구성되어있으며

나사가 들어간 구멍도 4개 있습니다



계산기를 분해할 때 유의할 점이 있는데

나사 구멍에 나사를 전부 풀더라도 계산기가 분해되지 않을 수 있습니다

4 개구멍 말고 고무에도 나사가 숨어있는 경우도 있습니다

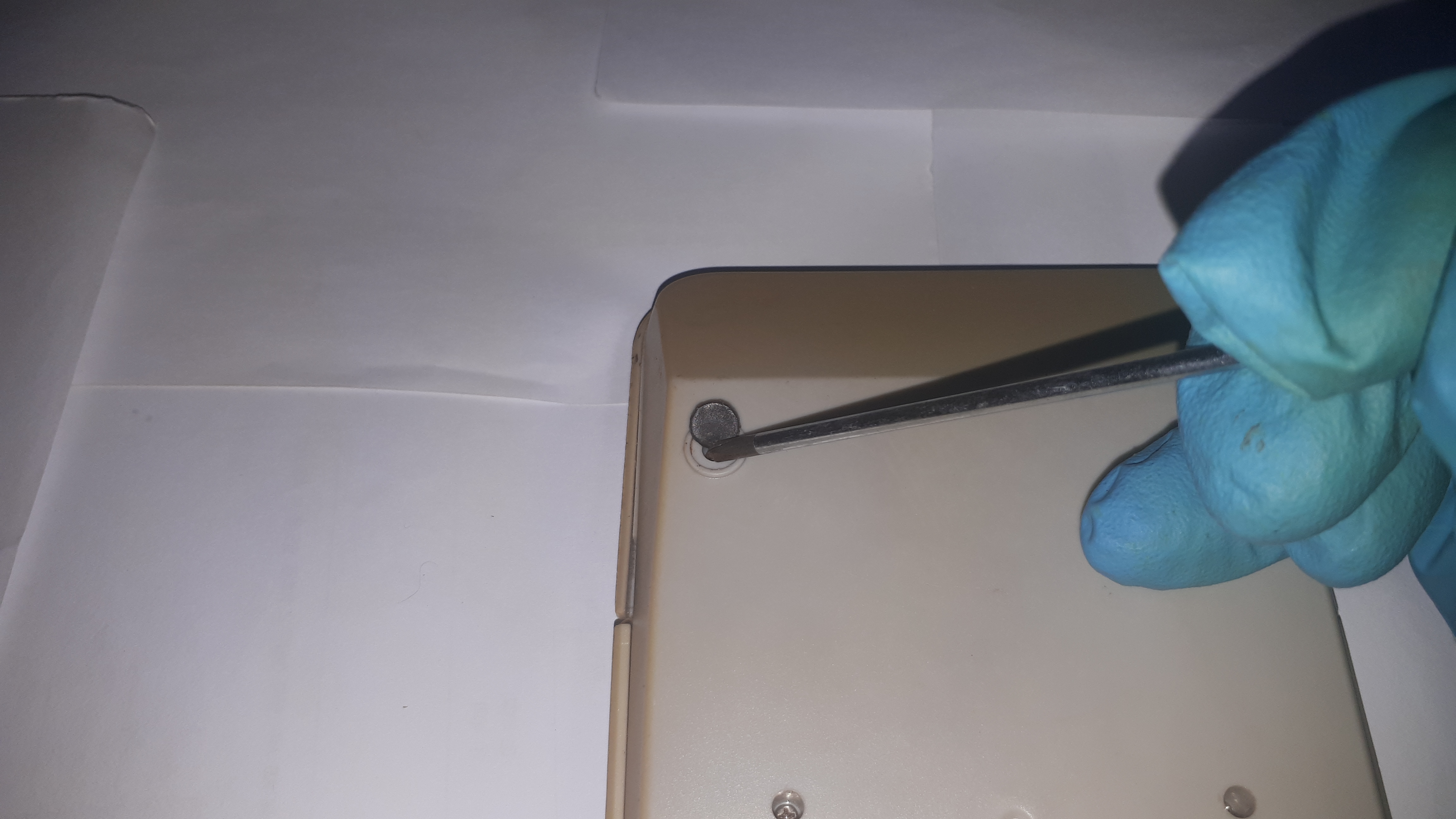

계산기 고무제거

이렇게 계산기의 고무를 제거하다 보면

나사가 들어있습니다



계산기를 분해할 때 이 나사를 풀어줘야

분해가 됩니다



그러므로 고무 먼저 제거해야 나중에

헷갈리지 않고 분해할 수 있습니다

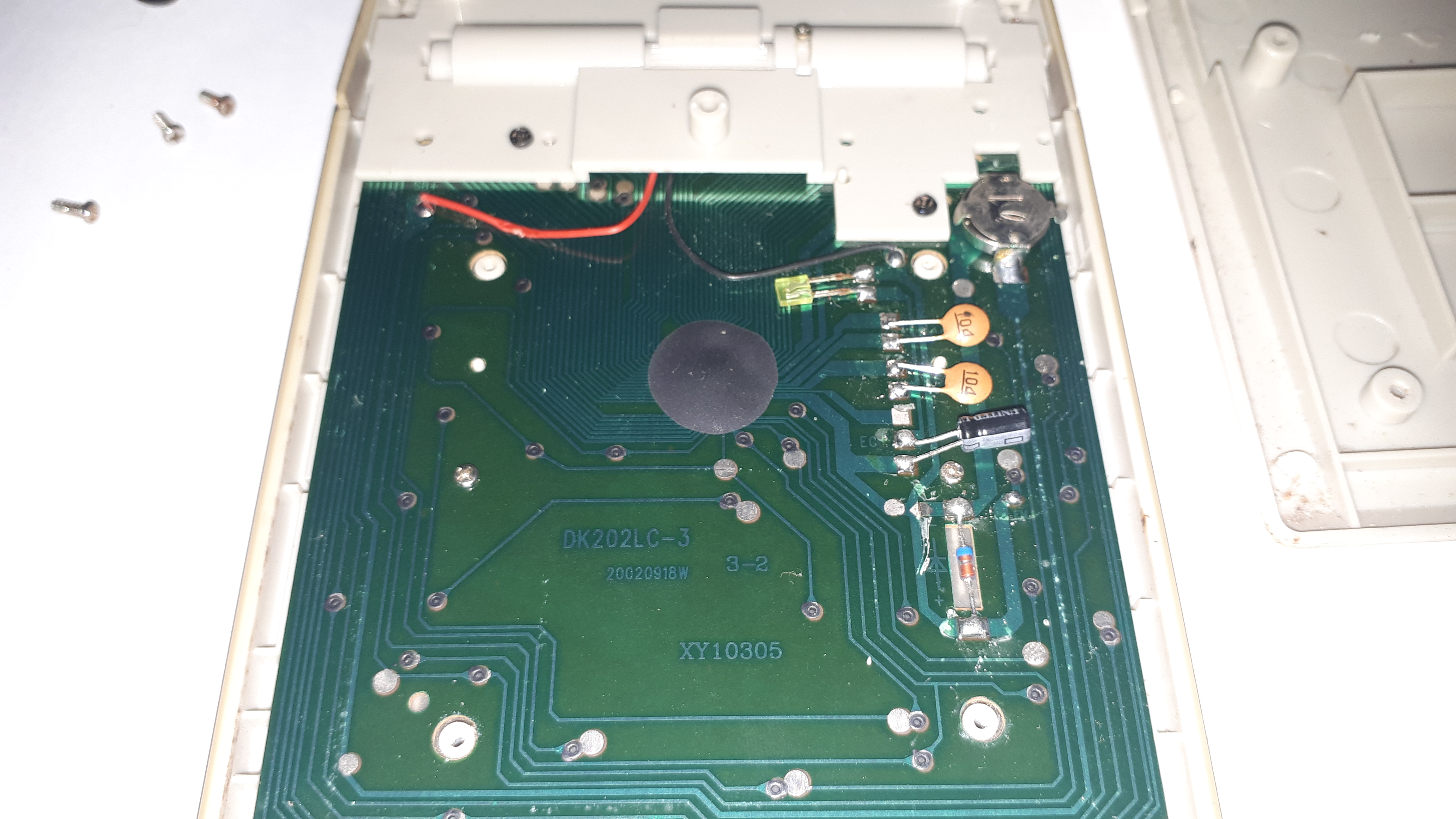

계산기 분해 기판사진

계산기 뒤판을 분해했습니다



계산기 케이스의 뒤판을 분해하니

구성요소에서 기판 부분이 보입니다



계산기 기판 가운데 크게 있는 검은 점은 집적회로입니다

여기서 계산기의 주요 계산과 처리, 입출력 제어를 다 합니다

그래서 계산기에서 번호를 누르거나 계산하는 행위를 할 때

데이터는 모두 저곳에서 처리됩니다



집적회로 모양이 점인 이유는 원가절감입니다

일반적인 SMD 형태나 DIP형태 집적회로를 사용하게 되면

부품단가도 크고 부피가 그만큼 늘어나기 때문에

필요한 부품을 한 곳에 몰아넣어 붙여 넣은 것입니다





저 부분을 분해하면 여러 가지 집적회로가 나옵니다

계산기는 지금 잘 사용하고 있는 계산기이므로 저부분은 분해하지 않았습니다

저 부분을 분해할 경우 집적회로가 깨져버리기 때문에

계산기가 고장이 나버립니다



그 주위에는 다른 부품들이 보입니다

맨 위부터 초록색 LED, 세라믹 콘덴서, 전해콘덴서, 다이오드 순으로

부품들이 배치되어 있습니다



초록색 LED는 계산기에 오류가 있을 때 알려주는 기능입니다

보통은 가려져 있기 때문에 보이지 않는데 계산기에 문제가 있으면

분해하여 점검했을 때 LED가 켜져 있을 겁니다



두 번째로 세라믹 콘덴서입니다

용량은 104로 단위 환산하면 0.1 µF (microFarad)입니다

104는 10 × 10⁴ pF(picoFarad) 이므로

단위를 마이크로로 환산하면 0.1 µF입니다

참고로 마이크로와 피코는 10⁶ 차이 납니다



이렇게 작은 용량인 이유는 계산기에서는 계산을 위한 클럭을 주게 되는데

클럭이 발생될 때 주파수를 안정화시킬 때는 작은 용량의 콘덴서도 충분하기 때문입니다



전해콘덴서는 상대적으로 세라믹 콘덴서보다 용량이 훨씬 크므로

주로 전원부에 있으며 전원을 안정화하는 역할을 합니다



다이오드는 순간 전압, 역전압 등에서 회로를 보호하는 역할을 합니다



추가로 기판 오른쪽 위를 보시면 건전지가 있습니다

여기서 계산기에 사용되는 전기를 공급합니다

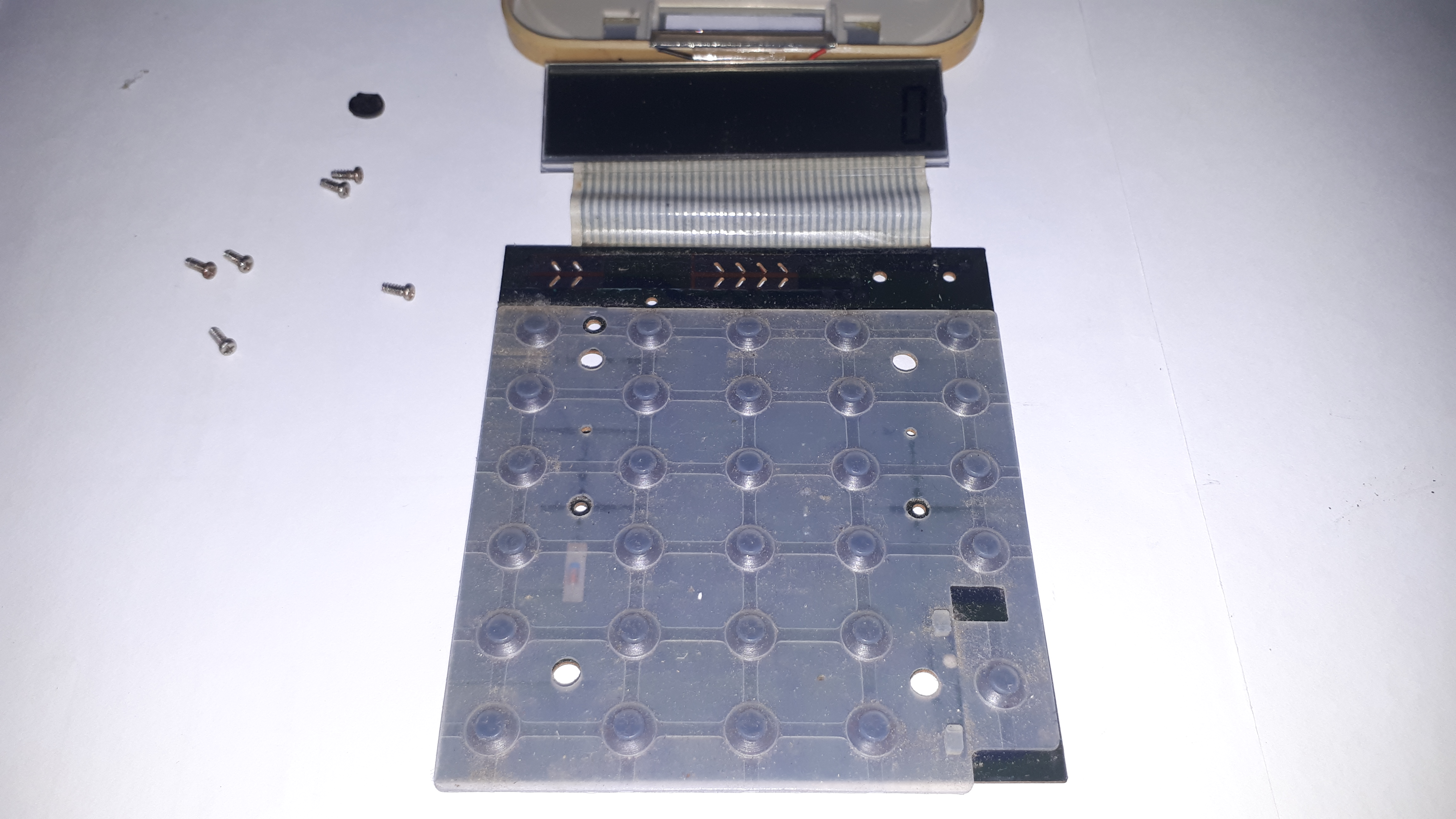

지판 사진

계산기 자판입니다



사용한 지 조금 되어서 먼지가 쌓여있습니다

그래도 계산기는 정상 작동합니다



자판은 실리콘 패드로 먼지로부터 보호되며

여기서는 접점이라는 곳이 있는데

자판을 누를 때 접점이 맞닿으면 켜짐으로 인식하고

데이터를 집적회로에 보내게 됩니다

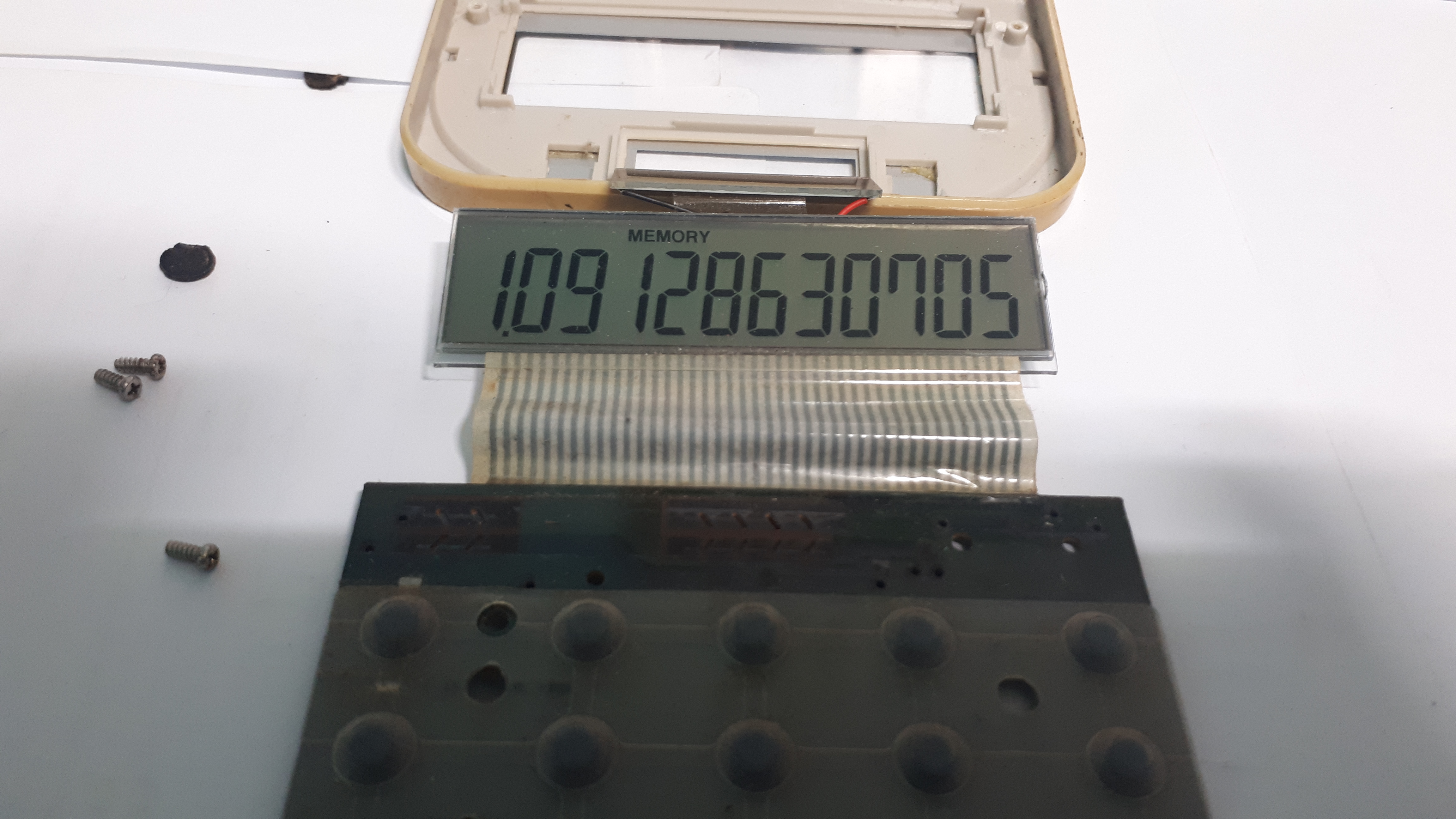

계산기 LCD

계산기 LCD입니다



계산기 LCD는 컴퓨터의 모니터라고 생각하시면 됩니다

자판에서 글자를 누르고 집적회로에서 처리를 하면

처리된 값을 알아보기 쉽도록 숫자로 표기하는 역할을 합니다



계산된 결과도 마찬가지로 집적회로에서 처리 후

LCD에서 표시해줍니다



추가적으로 LCD는 기판과 떨어져 있고 필름 전선으로 되어있는데

이 계산기 특징상 화면을 접었다 폈다를 반복하며 사용하도록 되어있으므로

접었다 폈다를 반복해도 선이 쉽게 잘리지 않는 필름 전선 소재로 되어있습니다



계산기 태양전지



마지막으로 계산기 태양전지입니다



계산기 LCD 바로 윗부분에 갈색빛이 나는 부품이 태양전지입니다

여기서 계산기에서 쓰이는 전기를 충전하는 역할을 하며

태양전지 말 그대로 햇빛을 전기로 변환하여 계산기의 전력 일부분 보충과

건전지의 충전 역할을 담당합니다



계산기의 갈색 태양전지가 가장 효율이 좋지 않습니다

그 이유는 원가절감이고 계산기는 큰 전력이 필요하지 않기 때문에

효율이 좋지 않은 태양전지라도 전기가 조금이라도 나오면

계산기 건전지에 충전이 잘 되기 때문에 충분합니다



그러므로 계산기에 효율좋은 비싼 태양전지를 달 필요가 없습니다



지금까지 계산기 분해 및 부품소개였습니다

여기서 궁금하신 점은 댓글로 질문해도 좋습니다
